Drevet av den pågående elektrifiseringstrenden i den globale bilindustrien, stiller nye energikjøretøyer, spesielt rene elektriske kjøretøyer og plugg-hybrid-elektriske kjøretøyer, enestående høye krav til ytelsen og påliteligheten til kjerneelektriske-elektriske systemer.
Som kjerneaktuatorene for sikker og pålitelig svitsjing av høyspentkretser, har den teknologiske utviklingen av høyspent DC-releer (HVDC-releer) og deres kontaktorer i nye energikjøretøyer blitt et fokus for industrioppmerksomhet. Blant disse påvirker design- og produksjonsprosessen til kontaktkomponentene, som har oppgaven å bytte høye strømmer, direkte effektiviteten, sikkerheten og levetiden til hele kjøretøyets elektriske system.
I det nåværende feltet for produksjon av høyspenningsreléer, involverer en vanlig og avgjørende prosessrute bruk av et kobbersubstrat i stor-størrelse dannet med høy-presisjonsstempling, integrert med høy-sølvbaserte-høyytelseskontakter gjennom en presisjonsnagleprosess. Kobber er, på grunn av sin utmerkede elektriske og termiske ledningsevne, et ideelt bæremateriale for å bære kontinuerlige strømmer på hundrevis av ampere og motstå øyeblikkelige overspenningsstrømmer.

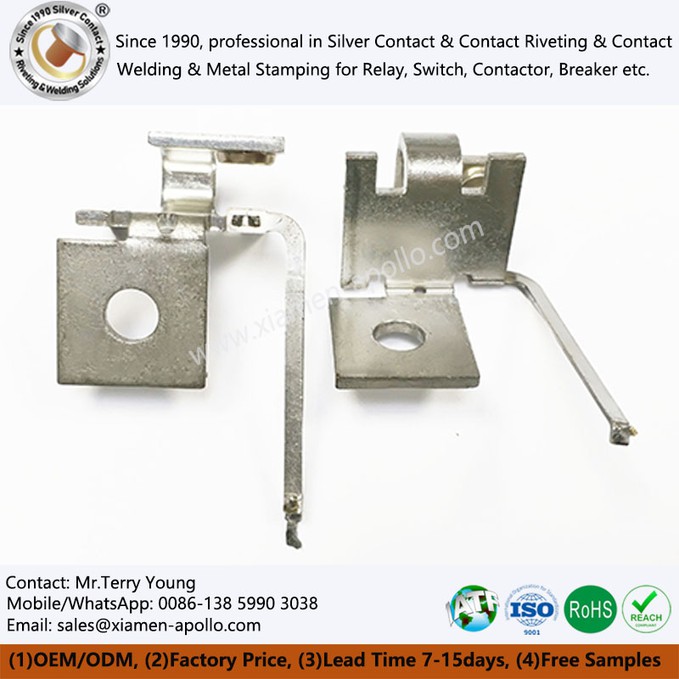

Gjennom avansert kobberstempling for EV-reléteknologi er det mulig å effektivt og presist produsere strukturelt komplekse og mekanisk sterke faste kobberterminaler for New Energy høyspenningsreleer eller bevegelige kontaktstøtter.

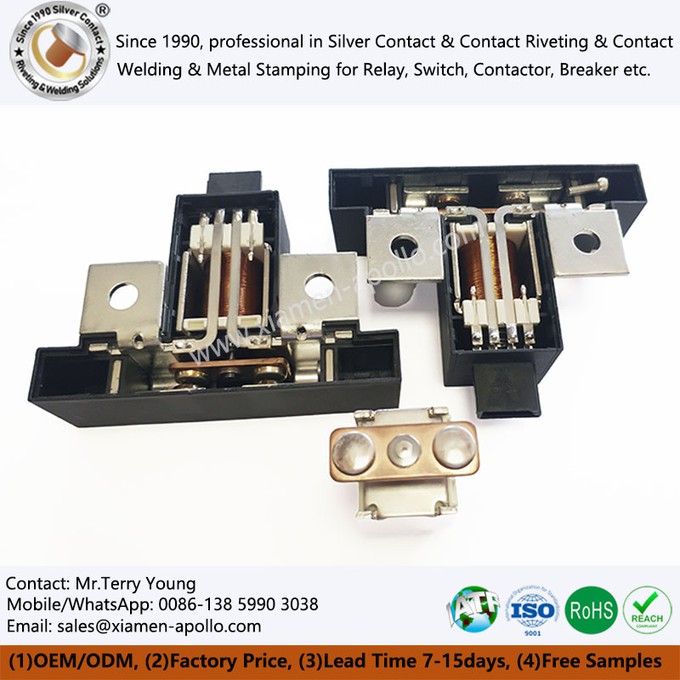

Disse kobberstemplingsterminalene for EV-ladereleer er vanligvis mye større enn sine motparter i tradisjonelle industrielle reléer for å imøtekomme høyere strømførings- og varmespredningskrav. Etter stempling blir de kritiske elektriske kontaktene naglet til enkeltstående sølvkontakter designet for miljøer med høye-buer. Sølvkontaktene, med sin ekstremt lave kontaktmotstand, utmerkede buerosjonsmotstand og stabile kjemiske egenskaper, sikrer påliteligheten til kontaktgrensesnittet etter titalls eller til og med hundretusenvis av på/av-sykluser.
For ytterligere å forbedre den generelle ytelsen og møte langsiktige-miljømessige holdbarhetskrav, gjennomgår de naglede komponentene vanligvis overflatebehandling. Sølvplettering på et kobbersubstrat, som danner en kobberterminal som er sølvbelagt for nye energibrytere, reduserer kontaktmotstanden ved koblingspunktene betydelig, forbedrer korrosjonsmotstanden og øker strøm-bærekapasiteten.
I visse applikasjoner hvor kostnad eller loddeevne er en spesifikk vurdering, kan tinnbelegg også brukes. For kobberterminalag-belagt for HVDC-kontaktorer, beskytter denne prosessen ikke bare substratet, men reduserer også ytelsesdegradering forårsaket av oksidasjon i dynamiske komponenter som bevegelig kobberkontakt forsølvet for EV HVDC-kontaktorer, og sikrer langsiktig kontaktstabilitet.
Denne komposittstrukturen av "kobberstemplingssubstrat + sølvkontaktnagler + overflatebelegg" kombinerer på en smart måte den utmerkede strømføringsøkonomien til kobber med de overlegne kontaktegenskapene til sølv, noe som gjør den til en moden løsning som oppfyller de høye-ytelseskravene til kobberkontaktterminaler for EV HVDC-relékontaktorer. Produksjonsprosessen involverer presisjonsstempling, nagling, galvanisering og flere inspeksjoner, noe som stiller ekstremt høye krav til prosesskonsistenskontroll.
Ettersom nye energikjøretøyer beveger seg mot 800V og enda høyere spenningsplattformer, og med den utbredte bruken av hurtigladeteknologi, står høyspentreléer overfor flere utfordringer: økte spenningsnivåer, større strømmer, mer kompakte størrelseskrav og forlenget levetid.
Dette driver direkte veksten i etterspørselen etter tilpasset kobberstempling for EV-reléer, og krever at produsenter tilbyr mer tilpassede og strukturelt optimaliserte stemplingsløsninger for forskjellige magnetiske kretsdesign, varmespredningsmodeller og installasjonsplasser. Samtidig øker standarder for strømbærekapasitet, temperaturøkningskontroll og motstand mot vibrasjon utmattelse kontinuerlig for nøkkelkomponenter som kobberterminalkontakt for EV-ladestabelkontaktor.
Når vi ser fremover, vil den teknologiske utviklingen på dette feltet sannsynligvis bli dypere på følgende områder:
Materialsysteminnovasjon: Utforsker kobberlegeringer eller komposittmaterialer med høyere ledningsevne og bedre styrke for å redusere volum og vekt og samtidig opprettholde den samme strømføringskapasiteten.- Sølvkontaktmaterialer utvikler seg også mot nye legeringer eller komposittstrukturer med høyere motstand mot sveising og lavere ablasjonshastigheter.
Dyp integrasjon og intelligentisering av prosesser: Integreringen av prosesser som stempling, nagling, sveising og galvanisering vil være høyere. Anvendelse av nettbasert inspeksjon og intelligente produksjonsteknologier vil sikre null-defektkvalitet i masseproduksjon. Prosesser som lasersveising og ultralydsveising, som erstatter eller hjelper tradisjonell nagling, forventes å bli mer utbredt i spesifikke høyytelsesprodukter.
Strukturell og termisk designintegrasjon: Varmeavledningskapasiteten til reléer har blitt en nøkkelfaktor som begrenser deres miniatyrisering og ytelsesforbedring. Fremtidige kobberstemplingsterminaler for EV Charging Relay-design vil ikke bare være elektriske bærere, men vil også kreve integrert design med termiske styringssystemer, for eksempel integrerte kjøleribber og optimaliserte termiske baner.
Pålitelighet og livstidsprediksjonsmodeller: Forutsigelsesmodeller for komponentlevetid basert på faktiske driftstilstandsdata (som gjeldende bølgeformer, omgivelsestemperatur og byttefrekvens) vil bli viktigere. Dette vil drive fremskritt innen materialtestingsstandarder og akselererte testmetoder for levetid, og dermed veilede mer pålitelige design.
Oppsummert er produksjonen av kjernekontaktkomponenter for-høyspentreléer i nye energikjøretøyer et omfattende teknisk felt som integrerer materialvitenskap, presisjonsmaskinering og overflateteknikk.
FraKobberarkstempling for EV-relétil det endelige galvaniserte produktet bidrar fremskritt på hvert trinn til å bygge et sikrere, mer effektivt og mer pålitelig grunnlag for-høyspente elektriske systemer i nye energikjøretøyer. Med den fortsatte utvidelsen av det globale elbilmarkedet og akselerasjonen av teknologisk iterasjon, forventes dette segmentet å opprettholde et levende innovasjonsmomentum, og gi solid teknisk støtte for en sunn utvikling av hele industrien.
