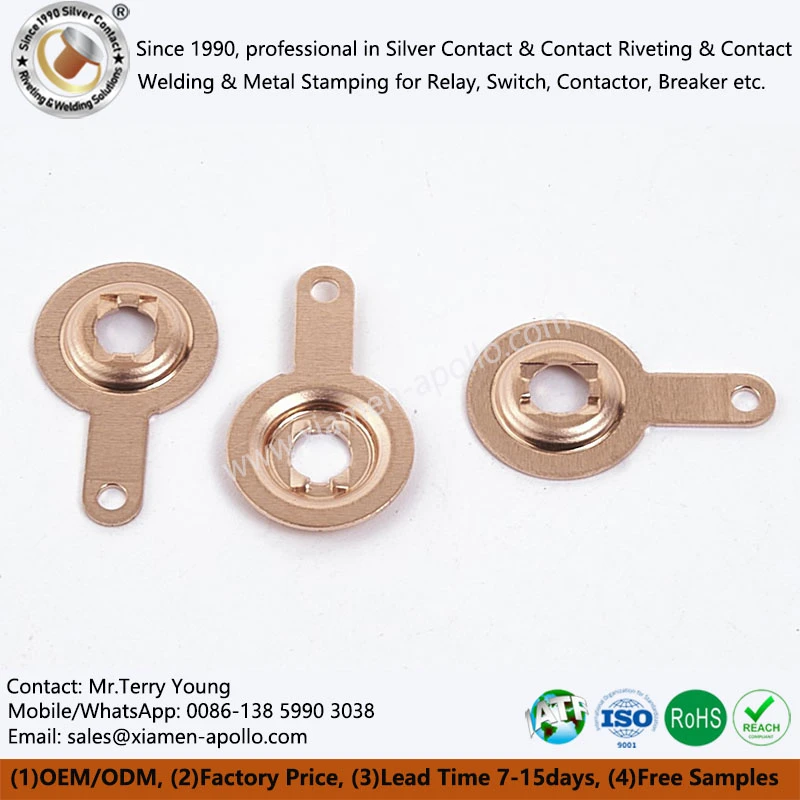

Kobberstempel
Kobberstempel

Kobberstempel

Copper Stamp spesialiserer seg på presisjons-konstruerte løsninger for kobberstempling for bransjer som krever høy ledningsevne, termisk effektivitet og holdbarhet. Ved å bruke avanserte teknikker for stempling av kobberark produserer selskapet komponenter som koblinger, samleskinner og skjermingselementer med toleranser så tette som ±0,02 mm. Custom Copper Stamping-tjenesten tar hensyn til unike geometrier, fra elektroniske kontakter i mikro-skala til store laminater for strømfordeling, og sikrer kompatibilitet med ulike spennings- og strømkrav. Stempling av kobberark støtter tynne-veggede design (0,1–6,0 mm) ideell for lette,-høyytelsesapplikasjoner innen elbiler, fornybare energisystemer og forbrukerelektronikk.
Sende bookingforespørsel

Produktbeskrivelse



Copper Stamp

Kobberstempelprodukter, inkludert kobberstempling, stempling av kobberark, tilpasset kobberstempling og stempling av kobberark, er høy-kobber-baserte komponenter. De er presisjons-konstruert for et bredt spekter av bruksområder, fra elektriske tilkoblinger til dekorative elementer, og gir holdbare og presise merkings- og formingsløsninger. Standard presisjonsdeler som ledende terminaler og kjøleribber, perfekt tilpasset elektroniske koblinger og bryterutstyr, sikrer pålitelig elektrisk ledningsevne og varmeavledning.



Nøkkelverdiforslag


Høy presisjon

Ved å bruke avansert numerisk kontroll progressiv dysteknologi, kontrolleres dimensjonsnøyaktigheten innenfor ±0,02 mm, 50 % høyere enn tradisjonelle stemplingsmetoder. Denne presisjonen oppfyller kravene til høy-scenarier som 5G-kommunikasjon.

Materialtilpasningsevne

Støtter mer enn 10 typer kobberlegeringer, inkludert rent kobber (Cu større enn eller lik 99,9%), messing (Cu65% - Cu85%) og fosforbronse. Den elektriske ledningsevnen varierer fra 85 % - 100 % IACS, noe som sikrer egnethet for forskjellige elektriske og mekaniske applikasjoner.

Kostnadseffektiv-produksjon

Sømløs overgang fra prøve til masseproduksjon, med en levetid på over 1 million ganger, reduserer produksjonskostnaden per batch med 30 %. Dette gjør det til et økonomisk levedyktig alternativ for både små-skala og store-bestillinger.

Custom Copper Stamping

























































Materialvitenskapelige fordeler



Renhetskontroll

Gjennom elektrolytiske raffineringsprosesser holdes urenhetsinnholdet i kobbermaterialer under 0,1 %. Denne høye renheten sikrer hardheten og korrosjonsbestandigheten til sluttproduktene, noe som gjør dem holdbare i ulike miljøer.

01

Legeringsforbedring

Eventuelt tilsetning av sporelementer som tinn og sink kan forbedre seigheten og slitestyrken til kobber betydelig. Disse legerte kobbermaterialene yter bedre under mekanisk påkjenning og friksjon.

02

Overflatebehandling

Beskyttende belegg som fornikling og gullbelegg forlenger ikke bare levetiden til produktene, men forbedrer også deres visuelle appell. De beskytter kobberet mot oksidasjon og andre former for overflateskader.

03

Materialegenskaper

Kobbers utmerkede duktilitet gjør den ideell for intrikate mønsterutskjæringer og komplekse formingsprosesser uten betydelig deformasjon, noe som sikrer integriteten til designet.

04

9999 Pure Copper Strip















































































Avanserte produksjonsprosesser




Die Design

Ved å bruke 3D omvendt modellering og CAE-simulering kan potensielle stemplingsrisikoer som sprekker og rynker forutses og evalueres på forhånd. Det brukes harde legeringsdyser (YG15-materiale) som tåler høye temperaturer på opptil 300 grader og har en slitasjemengde på Mindre enn eller lik 5μm per 100 000 operasjoner, noe som sikrer langsiktig-stabil produksjon.

Formingsteknologi

Multi-stasjons progressiv dyseteknologi muliggjør integrerte prosesser for stansing, bøying og tegning, noe som reduserer sekundær prosessering med 90 %. Mikro-stemplingsteknologi kan oppnå en minimumsstørrelse på 0,2 mm, egnet for produksjon av elektroniske kobberstemplingsdeler i miniatyr.

Overflatebehandling

En rekke elektropletteringsprosesser er tilgjengelige, inkludert gullplettering (0.1 - 5μm), nikkelplettering (5 - 15μm) og tinnplettering (10 - 20μm). Elektrofri nikkelbelegg kan bestå en saltspraytest på mer enn 1000 timer, noe som gjør produktene egnet for marine-klimamiljøer.

Dust-free Workshop of Metal Stamping















































































Typiske industriapplikasjoner
01.

Koblinger

Kobberstempling ogKobberarkstemplingbrukes til å produsere fosforbronseterminaler, som tåler mer enn 5000 innsettinger og ekstraksjoner, med en kontaktmotstand på mindre enn eller lik 10mΩ. Disse terminalene sikrer stabile elektriske forbindelser i elektroniske enheter.

02.

Varmeavledere

0,3 mm ultra-tynne, rene kobberstemplingsdeler med optimert mikro-kanaldesign kan redusere temperaturen på brikker med 15 grader, og forbedre ytelsen og levetiden til elektroniske komponenter.

03.

Strømbrytere

Tilpassede kobberstemplingsdeler med sølv --belegg kan tåle en kort-strøm på 10kA og har en temperaturøkning på mindre enn eller lik 60K, i samsvar med IEC 60947-standardene. De spiller en avgjørende rolle i sikkerheten og påliteligheten til elektriske systemer.

04.

Reléer

Kobberstemplingsdeler kan, etter stress-avlastende gløding, motstå vibrasjoner på 20 g (testet i henhold til IEC 60068 - 2 - 6), og sikrer ingen feil etter 100 000 av--operasjoner.

Application of Copper Stamping Parts Switches Circuit Breakers Contactors etc
