Hva er en flytende muttermontering? Forstå dens konstruksjon
En flytende mutter er en type forhåndsmontert feste der skruen og trykkplaten er integrert ved levering. Med det mye brukte sekskantflenshodet med en Phillips-sporvariant som et eksempel, består strukturen av tre deler:
| Komponent | Designfunksjon | Funksjon |
|---|---|---|
| Skruehode | Sekskantflenshode med Phillips-spor | Kompatibel med manuelle skrutrekkere og automatisert skruutstyr; flensflate forstørrer lagerområdet |
| Firkantet trykkplate | Fanget design (låst på skrueskaft og ikke-avtakbar), med nedoverbøyde kanter på begge sider | Påfører jevn lederkompresjon mot den ledende stangen; nedoverbøyde kanter hindrer ledere mot uttrekk |
| Skrueskaft | Fullform maskingjenge (vanlige størrelser M3-M6) | Gir klemvandring for å romme ledere med forskjellige tverrsnittsstørrelser |
Hvorfor bruke en firkantet trykkplate i stedet for en rund skive? Den firkantede platen går ned synkront med skrustramming, og gir større kontaktflate og jevnere kraftfordeling. Dens buede nedadgående kanter bunter sammen trådede ledere under kompresjon og hindrer kobbertråder i å spre seg under vibrasjon. Denne ytelsen kan ikke oppnås med standard runde flate skiver.
Teknisk prinsipp for montering av burmutter: Hvorfor firkantede trykkplater overgår standard skrue pluss flat skive
Et hyppig alternativ spesifisert under anskaffelse er en diskret kombinasjon av standard krysshodeskrue og flat skive. Det finnes betydelige ytelsesforskjeller for terminalapplikasjoner, som vist nedenfor:
| Sammenligningselement | Flytende burmutter (SEMS) | Standard skrue + flat skive |
|---|---|---|
| Conductor Anti-Pull-out | ✅ Bøyde platekanter bunter ledere; trådspredning skjer ikke under vibrasjon | ❌ Ledere kan forskyves sidelengs eller gli ut under tiltrekking |
| Kontaktområde | ✅ Ensartet kompresjon med stort område fra firkantet plate | ⚠️ Lokalisert kompresjon med begrenset kontaktflate fra flat skive |
| Monteringseffektivitet | ✅ Forhåndsintegrert enhet; enkeltinnsetting for automatiserte samlebånd | ❌ Installasjon av separat vaskemaskin kreves; risiko for manglende eller reversert montering |
| Vibrasjonsløsende motstand | ✅ Integrert flensplatelåsing opprettholder stabilt kontakttrykk | ❌ Standardskruer har en tendens til å svikte under vibrasjon, noe som øker kontaktmotstanden |
| Risiko for manglende deler | ✅ Holdende trykkplate kan ikke utelates under montering | ❌ Produksjonslinjer kan ikke oppnå 100 % deteksjon for manglende skiver |
Kjernefysisk prinsipp:Påliteligheten av terminalkablingen avhenger av vedvarende, stabilt kontakttrykk. Utilstrekkelig kontakttrykk øker kontaktmotstanden, noe som driver overdreven temperaturøkning, kontaktoksidasjon og eventuell termisk utbrenning. Den firkantede trykkplaten konverterer punktkontakt til overflatekontakt og gir bedre trykkfordeling under definert tiltrekkingsmoment. Denne komponenten er derfor mye brukt i temperaturfølsomt utstyr, inkludert energimålere, strømbrytere og fotovoltaiske omformere.
Rådfør deg med elektroingeniørene våre i dag
Kjernestandarder og akseptkriterier for burmutterkombinasjon: testbaserte spesifikasjoner
Floating Nut Combo faller inn under både festespesifikasjoner og standarder for elektrisk tilkobling. Se følgende standardsystem for innkjøp og innkommende inspeksjon:
| Tema | Relevans for komponenten |
|---|---|
| SEMS kombinasjonsskrue standard | Generelle dimensjons- og ytelseskrav for kombinasjonsfester |
| Panhode/ovale skruer med forsenket hode med kryss | Geometrisk og toleransegrunnlinje for skruehoder og drivspor |
| Standarder for kobber-til-aluminium ledningsterminalforbindelser | Krav til dreiemoment og grunnlinje for testing av temperaturøkning for flytende muttersammenstillinger (obligatorisk for tilgang til det nordamerikanske markedet) |
| Rekkeklemme standard | Krav til klemmeytelse og temperaturøkningstest for terminalforbindelser |
| Mekaniske egenskaper til festemidler i karbonstål | Egenskapsreferanse for skruestyrkegrader (typisk 4,8 / 8,8) |
| Spesifikasjoner for galvanisert sinkbelegg | Krav til beleggtykkelse, passivering og saltsprayytelse |
| Nøytral saltspraytesting | Testmetode for å evaluere korrosjonsmotstand (48 t / 72 t / 96 t sykluser) |
Nøkkelgodkjenningstestelementer (anbefalt for inkludering i anskaffelsesspesifikasjoner):
- Saltspraytest:Minimum 48 timers eksponering uten hvitrust for konvensjonell blå-hvit sink; 72–96 timer kreves for militære og nye energiapplikasjoner.
- Beleggtykkelse:5-8 μm minimum, verifisert via prøvetaking med en beleggtykkelsesmåler.
- RoHS / REACH-samsvar:Bare treverdig krom (Cr³⁺) passivering er tillatt. Seksverdig krom (Cr⁶⁺) deler kan ikke leveres for EU-markeder.

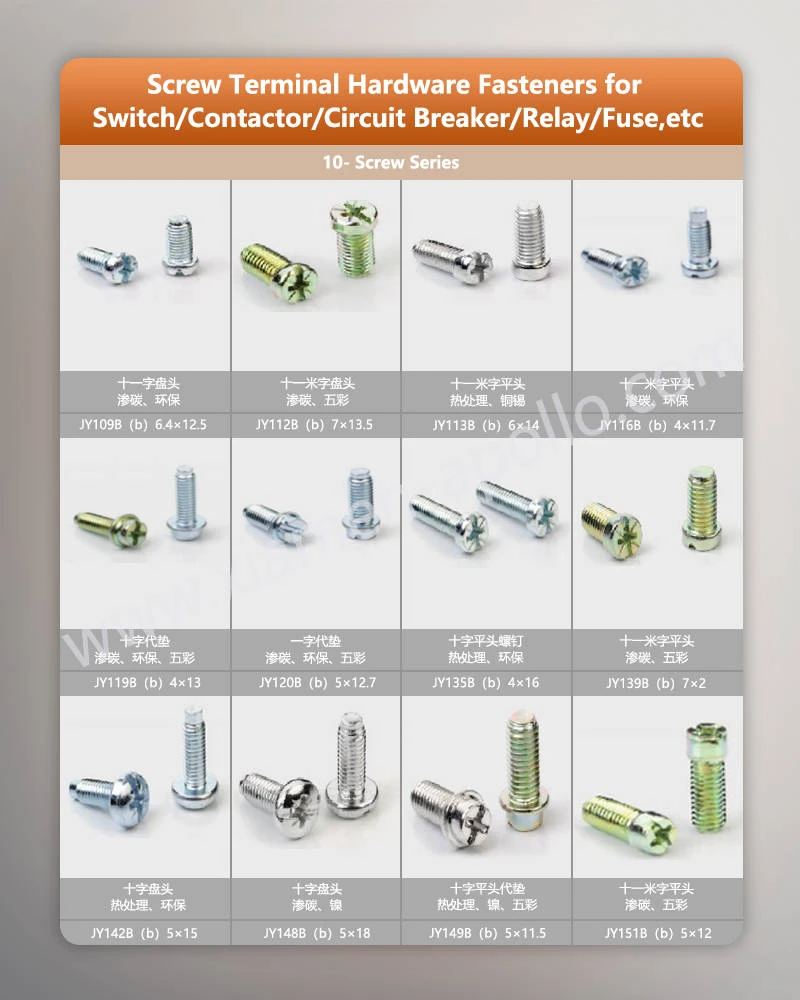

Referansetabell for størrelse og overflatefinish for komponentvalg av U-Mutter flytende enhet
| Metrisk størrelse | Typisk trådlengde | Søknad | Referansemomentområde |
|---|---|---|---|
| M3×6 | 6 mm | Små releer, PCB-klemmer | 0.4‑0.6 N·m |
| M4×8 | 8 mm | Effektbrytere, kontaktorterminaler | 0.8‑1.2 N·m |
| M5×10 | 10 mm | Koblingsutstyr, energimålerklemmer | 1.5‑2.0 N·m |
| M6×12 | 12 mm | Høystrøms samleskinneterminaler | 2.5‑3.5 N·m |
Momentverdiene ovenfor fungerer som typiske referanseområder. Endelige verdier skal følge testvaliderte produktspesifikasjoner i samsvar med UL 486A og IEC 60947-7-1.
| Overflatefinish | Visuelt utseende | Saltspray ytelse | Søknadsanbefaling |
|---|---|---|---|
| Blå-hvit sink (trivalent passivering) | Lyst sølv med blålig iris | 48‑72 h | Elektrisk utstyr for generell bruk, kostnadseffektivt alternativ |
| Farge sink | Gylden/iriserende overflate | 72‑96 h | Utendørs skap og miljøer med høy luftfuktighet |
| Nikkelbelegg | Lys sølvhvit | 96 timer og oppover | Bruksområder som krever god ledningsevne og slitestyrke |
| Rustfritt stål (304 / 316) | Metallisk sølv, ingen ekstra plating | N/A | Utendørs-, kyst- og medisinsk utstyr for økt korrosjonsbestandighet |
Fire vanlige misoppfatninger om innkjøp med tekniske forklaringer av burmutter med flyte
Misforståelse 1: Standard skrue pluss flat skive kan erstatte klips-på flytemutter.
Standard flate skiver mangler den bøyde buntinggeometrien til dedikerte trykkplater. Ledninger kan forskyve seg sidelengs under stramming, og strandede tråder har en tendens til å spre seg. Diskrete skive-skrue-kombinasjoner introduserer også ubegrenset risiko for manglende skiver på produksjonslinjene. Slike alternativer mislykkes i UL 486A vibrasjons- og temperaturstigningstester. Feltreparasjonskostnadene overstiger eventuelle materialkostnadsbesparelser.
Misforståelse 2: Tykkere trykkplater gir bedre ytelse.
For stor platetykkelse reduserer tilgjengelig skruespenning. Finmålede ledninger oppnår kanskje ikke tilstrekkelig kompresjon på terminaler med liten formfaktor. Platetykkelse og bøyeradius skal samsvare med geometrien til terminalens ledende stang i henhold til tegningskrav; større tykkelse er ikke lik forbedret ytelse.
Misforståelse 3: All sinkbelegg fungerer likt; kjøp basert utelukkende på pris.
Sinkbeleggsytelsen avhenger av passiveringskjemi og beleggtykkelse. Seksverdig-krompassivering medfører RoHS-samsvarsrisiko for EU-eksport. Passivering av treverdig krom av lav kvalitet kan utvikle hvitrust etter bare 24 timers eksponering for saltspray. Saltspraytestrapporter skal bes om for innkommende partier; visuelt utseende alene kan ikke bekrefte beleggets kvalitet.
Misforståelse 4: Høyere styrkekarakterer gir alltid bedre ytelse.
Burmutter med flottører fungerer som klemkomponenter i stedet for primære bærende konstruksjoner. Høystyrkestål av klasse 8.8 har forhøyet hardhet, noe som kan ripe opp terminalbelegget og øke risikoen for sprøhet. Karbonstål av klasse 4.8 representerer det vanlige utvalget for elektriske terminalapplikasjoner. Spesifisering av høyere styrkekarakterer uten grunnlag kan introdusere uønskede risikoer.
Ofte stilte spørsmål om fjær-flytende mutter i stål
Q1: Hva står SEMS for?
SEMS er bransjeterminologi for forhåndsmonterte skrue-og-skive festemidler. Den beskriver enheter der skiver eller trykkplater er fanget og ikke kan tas av fra skrueskaftet.
Q2: Kan flytende mutterenheter og vanlige skruer byttes om?
Direkte utveksling er ikke tillatt. Den fangede firkantede trykkplaten til en Float-mutterholder gir jevn kompresjon og lederretensjon. Utskifting med vanlige skruer forringer tilkoblingssikkerheten og oppfyller kravene til temperaturøkning og vibrasjon definert i UL 486A og IEC 60947-7-1.
Q3: Hvordan verifisere trykkplatekvaliteten?
Tre evalueringspunkter gjelder: (1) platen forblir fanget og kan ikke gli av skrueskaftet; (2) nedoverbøyde kanter er symmetriske og gradfrie; (3) sammenkoblingsflaten mellom plate og skruehode sitter flatt. Gjennomfør 100 % visuell inspeksjon pluss periodisk dreiemomentprøvetaking under innkommende kontroll.
Spørsmål 4: Hvordan velge mellom blå-hvit sink og farge-sink finish?
Velg blå-hvit sink (48-72 timer saltspray) for innendørsutstyr for kostnadseffektivitet. Spesifiser farge-sink (72-96 timer saltspray) for utendørs skap og miljøer med høy luftfuktighet. Sørg for passivering av treverdig krom for EU-bundne forsendelser.
Q5: Hvorfor er momentkontroll viktig for flytende mutterholder?
Utilstrekkelig dreiemoment gir lavt kontakttrykk, høyere kontaktmotstand og terminal overoppheting. For høyt dreiemoment deformerer trykkplater, skader ledere eller forårsaker skruebrudd. Bruk dreiemomentkalibrerte skrutrekkere innenfor spesifikasjonsdefinerte dreiemomentområder og oppretthold regelmessig verktøykalibrering.
Spørsmål 6: Hvilke hensyn gjelder for flytemutter av rustfritt stål-type?
Grad 304 passer til generelle utendørs- og kystforhold. Grad 316 gjelder for miljøer med høyt kloridinnhold. Rustfri-på-rustfri gjenger er utsatt for gnaging; anti-festebelagte varianter er tilgjengelige. Enhetskostnadene i rustfritt stål er 3–5 ganger høyere enn versjoner av sinkbelagte karbonstål; velg basert på bruksforholdene.
